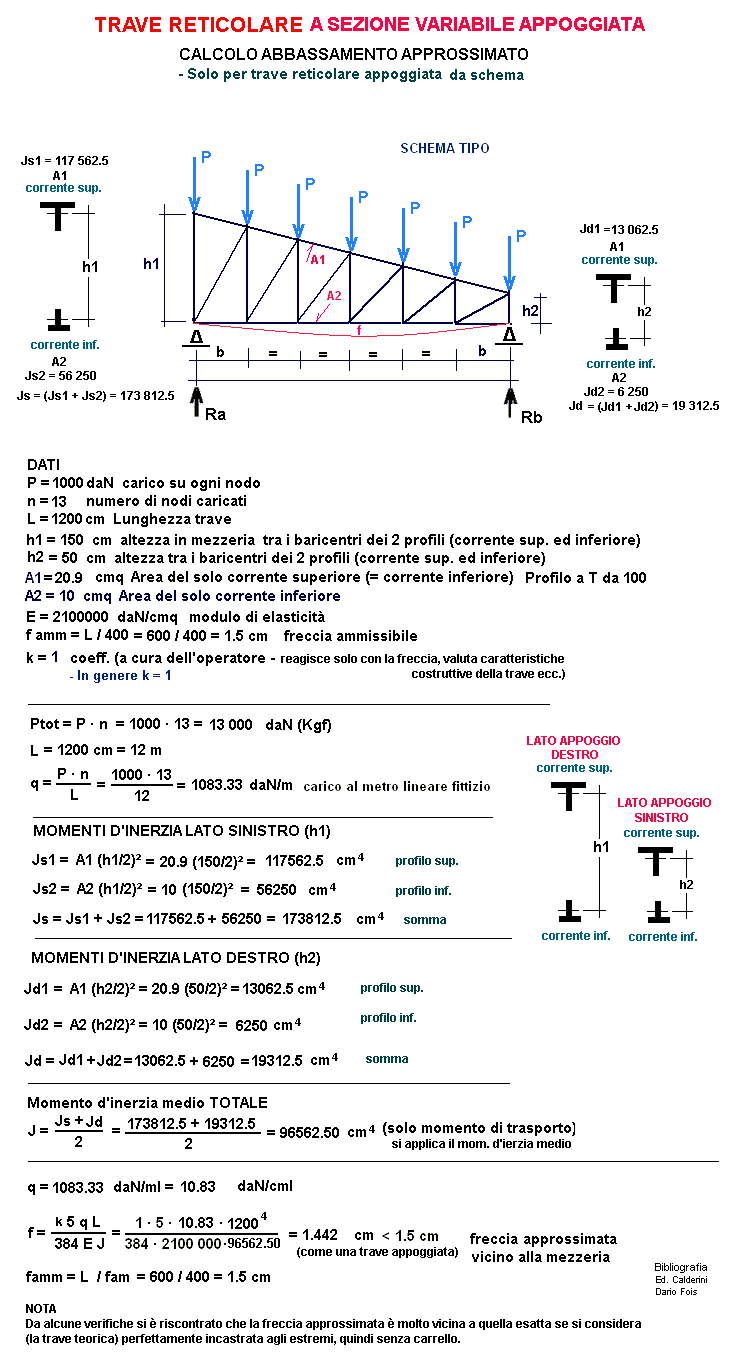

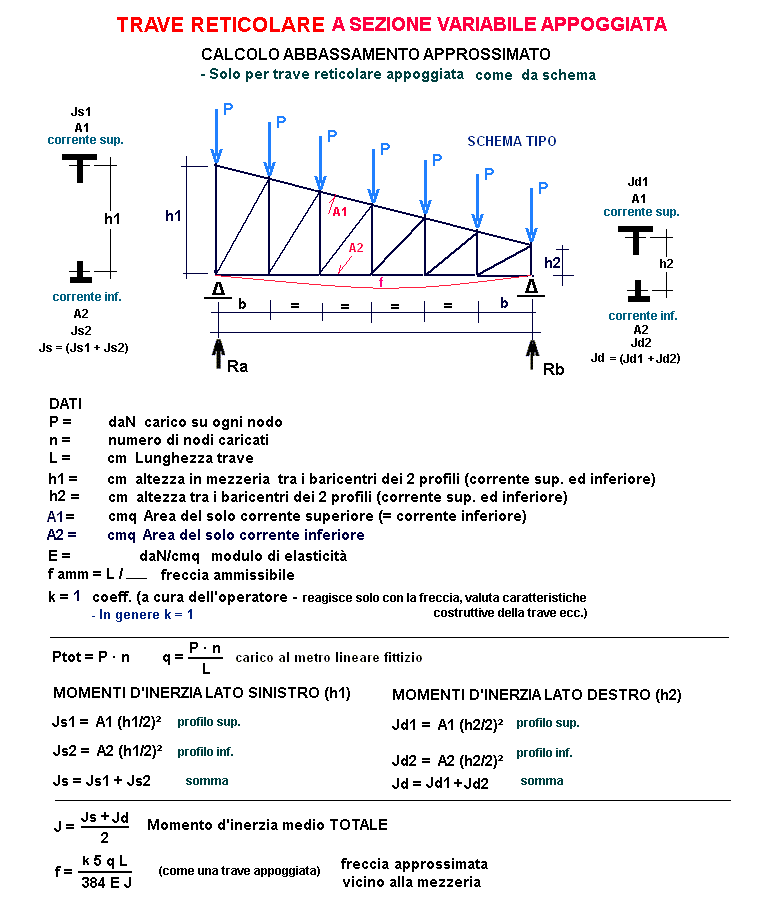

Calcolo abbassamento o freccia approssimata, trave reticolare ad una falda appoggiata

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
P = carico su ogni nodo		daN
n = numero di nodi caricati		///
L = Lunghezza trave		cm
h1 = altezza tra i baricentri dei 2 profili in mezzeria (corrente sup. ed inferiore)		cm
h2 = altezza tra i baricentri dei 2 profili in estremità (corrente sup. ed inferiore)		cm
A1 = Area del solo corrente superiore		cmq
A2 = Area del solo corrente inferiore		cmq
E = modulo di elasticità		daN/cmq
f amm = L /		cm
k = coeff. (a cura dell'operatore - reagisce solo con la freccia per caratteristiche tecniche, correzione ecc.) In genere k = 1		///
RISULTATI
Ptot = P · n = carico totale		daN
q = P·n/L = carico al metro lineare fittizio		daN/m
MOMENTI D'INERZIA LATO SINISTRO (h1)
Js1 = Momento d'inerzia appoggio six (solo corrente sup.)		cm4
Js2 = Momento d'inerzia appoggio six (solo corrente inf.)		cm4
Js = (Js1 + Js2) = Momento d'inerzia appoggio six (corrente sup. + inf)		cm4
MOMENTI D'INERZIA LATO DESTRO (h2)
Jd1 = Momento d'inerzia appoggio dex (solo corrente sup.)		cm4
Jd2 = Momento d'inerzia appoggio dex (solo corrente inf.)		cm4
Jd = (Jd1 + Jd2) = Momento d'inerzia appoggio dex (corrente sup. + inf)		cm4
MOMENTO D'INERZIA TOTALE
J = Momento d'inerzia medio TOTALE (solo momento di trasporto)		cm4
f = abbassamento approssimato vicino alla mezzeria		cm
f amm = abbassamento ammissibile		cm
1 daN = 1 Kgf
