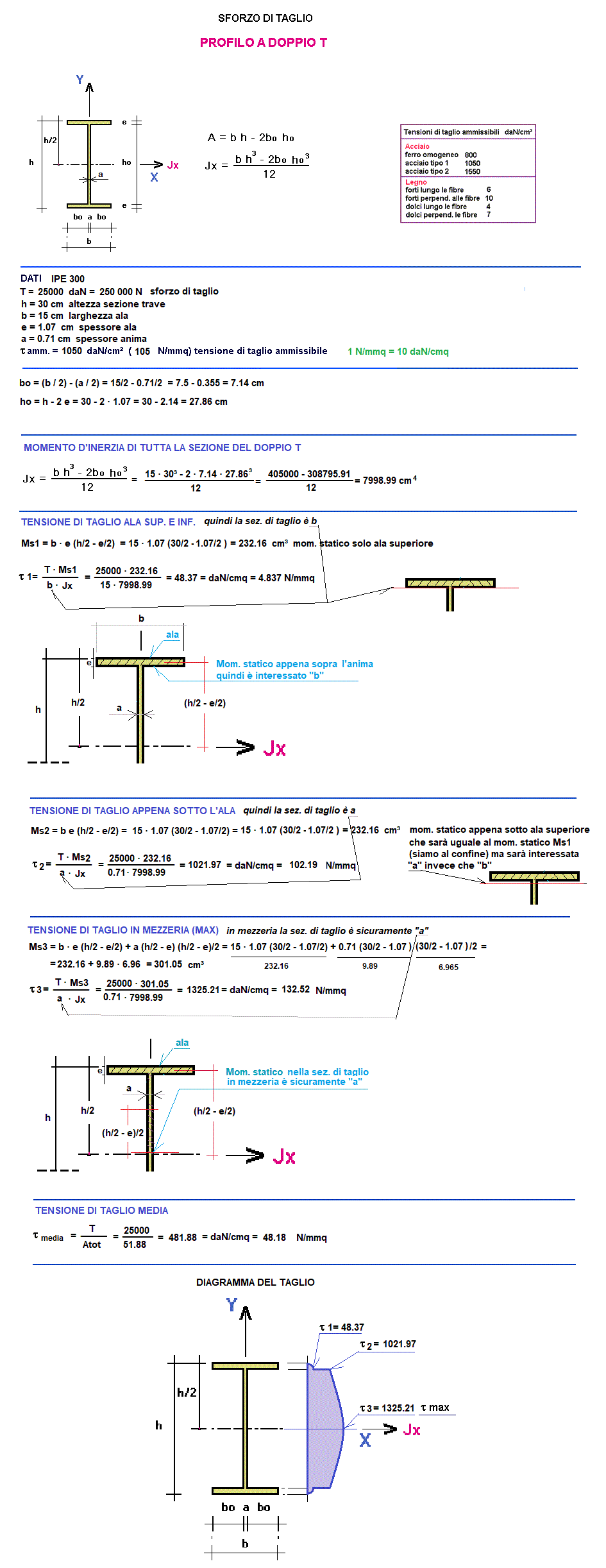

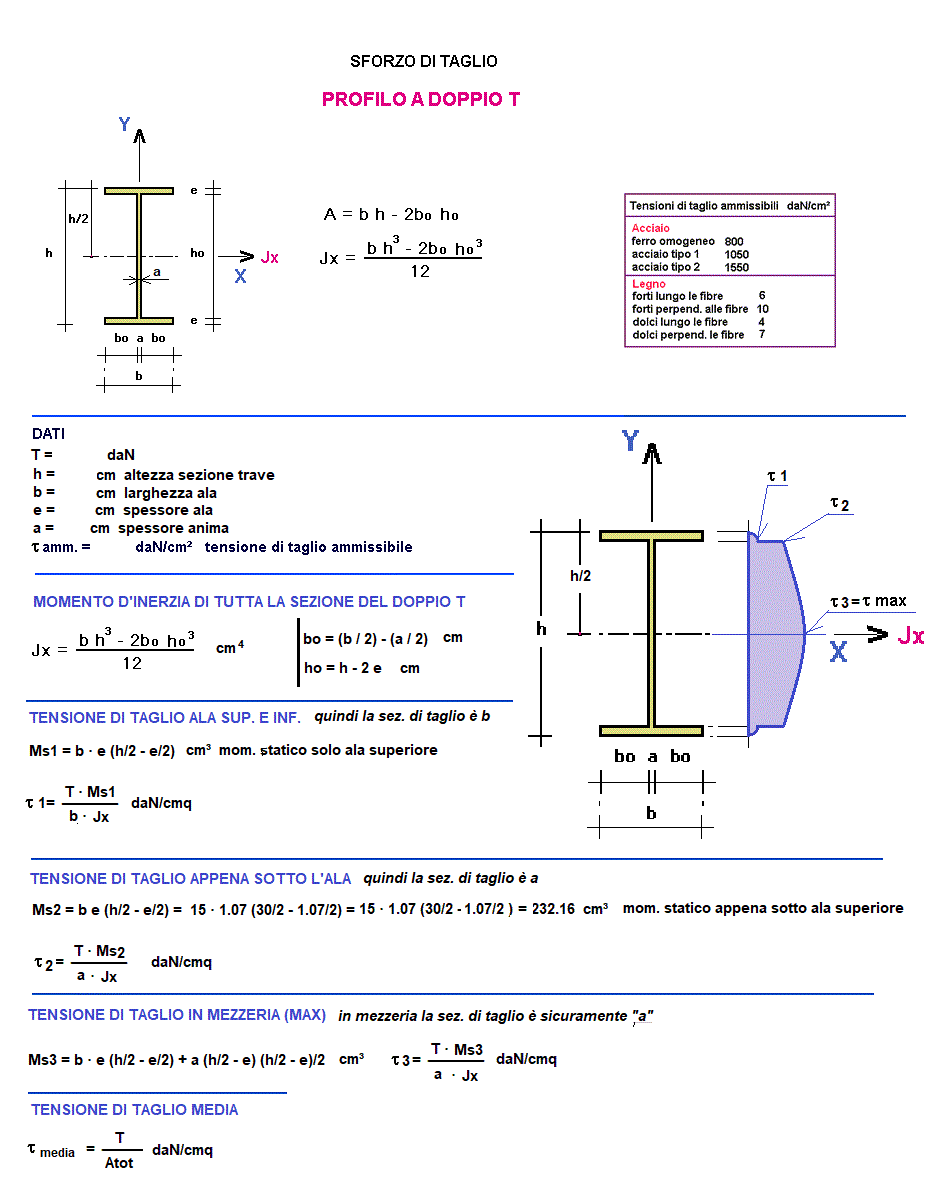

VERIFICA A TAGLIO SEZIONE a doppio T
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
T = sforzo di taglio	daN = 10 N
h = altezza sezione trave	cm
b = larghezza ala	cm
e = spessore ala	cm
a = spessore anima	cm
τ amm. = tensione di taglio ammissibile	daN/cm²	τ amm	N/mmq
RISULTATI
bo =	cm²
ho =	cm²
Atot = Area sezione trave	cm²
baric = baricentro sezione a doppio T	cm²
Jx = Momento d'inerzia della sezione a doppio T	cm
Ms1 = momento statico ala superiore	cm
τ 1 = Tensione di taglio ala sup.	daN/cm²	τ 1	N/mmq
Ms2 = momento statico sotto ala superiore	cm
τ 2 = Tensione di taglio sotto ala sup.	daN/cm²	τ 2	N/mmq
Ms3 = momento statico in mezzeria sezione	cm
τ 3 = Tensione di taglio (MAX) in mezzeria sezione (VERIFICA)	daN/cm²	τ 3	N/mmq
τ anima = Tensione di taglio solo anima (T / (bo · a)) (solo per confronto)	daN/cm²	τ anima	N/mmq
1 daN = 1 Kgf
