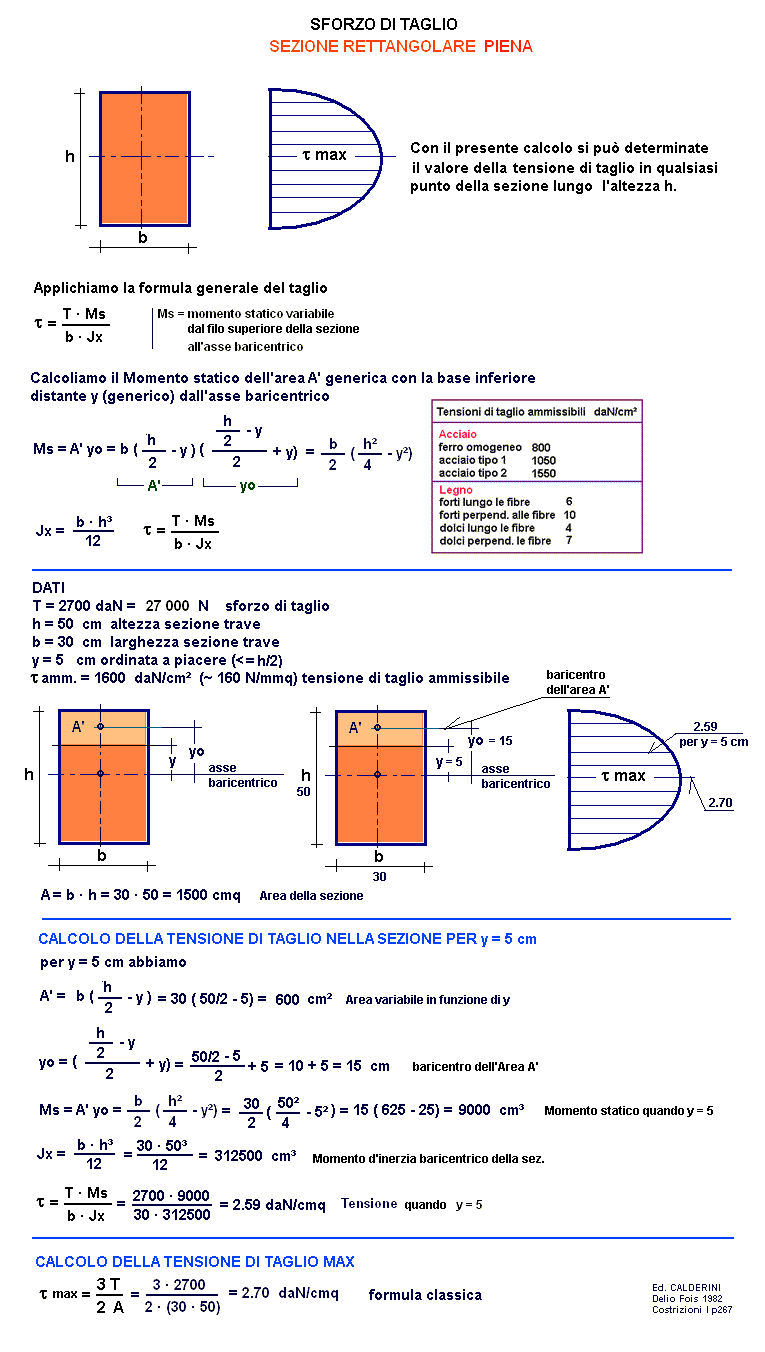

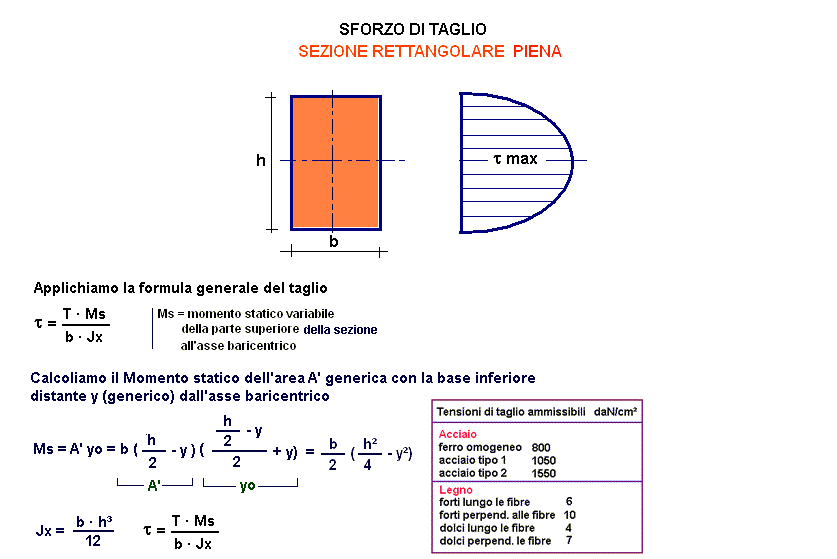

VERIFICA A TAGLIO SEZIONE RETTANGOLARE
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
T = sforzo di taglio	daN = 10 N
h = altezza sezione trave	cm
b = larghezza sezione trave	cm
y = ordinata a piacere (<= h/2)	cm
τ amm. = tensione di taglio ammissibile	daN/cm²
RISULTATI
A = h b = Area sezione trave	cm²
A' = Area variabile in funzione di y	cm²
yo = baricentro dell'Area variabile del Ms	cm
Ms = momento statico	cm³
Jx = momento d'inerzia baricentrico	cm4
τ variabile = Tensione variabile in funzione di y (<=h/2)	daN/cm²
τ = 3 T/2 A = Tensione di taglio max riscontrata	daN/cm²
1 daN = 1 Kgf
