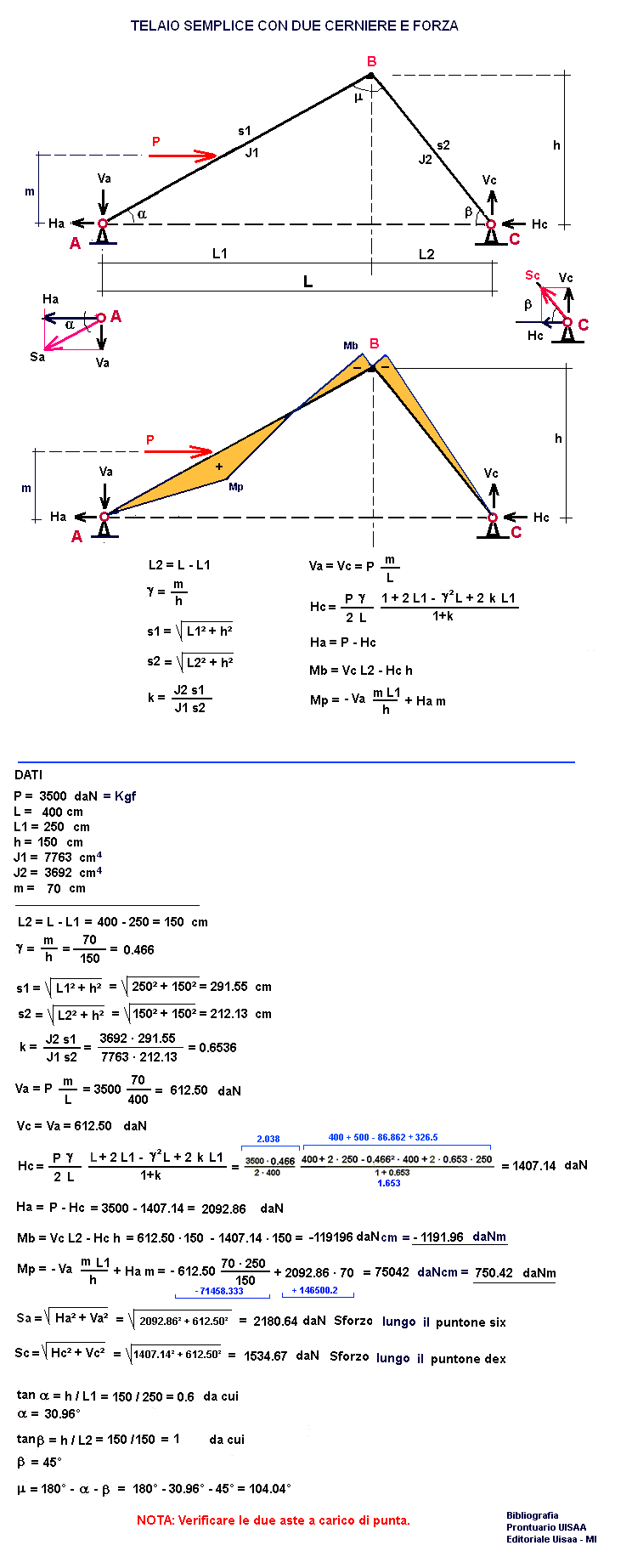

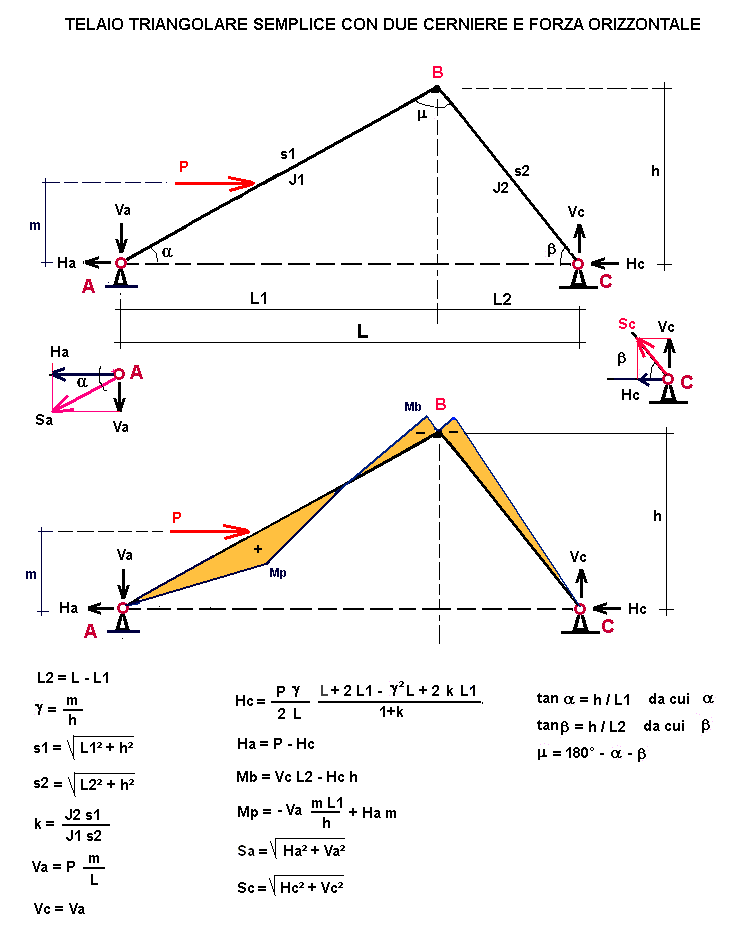

Telaio semplice triangolare con due incerniere e forza orizzontale

Telai

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
P =		daN = 10 N = 1 Kgf
L =		cm
L1 =		cm
h =		cm
J1 =		cm4
J2 =		cm4
m = (<= h) distanza in verticale del carico P dalla cerniera A		cm
RISULTATI
L2 =		cm
k =		///
g =		///
s1 =		cm
s2 =		cm
Va = reazione in A		daN
Vc = reazione in C		daN
Ha =		daN
Hc =		daN
Mb =		daNm
Mp =		daNm
Sa = Sforzo sul puntone sinistro		daN
Sc = Sforzo sul puntone destro		daN
a =		°C
b =		°C
μ =		°C
1 daN = 10 N = 1 Kgf
